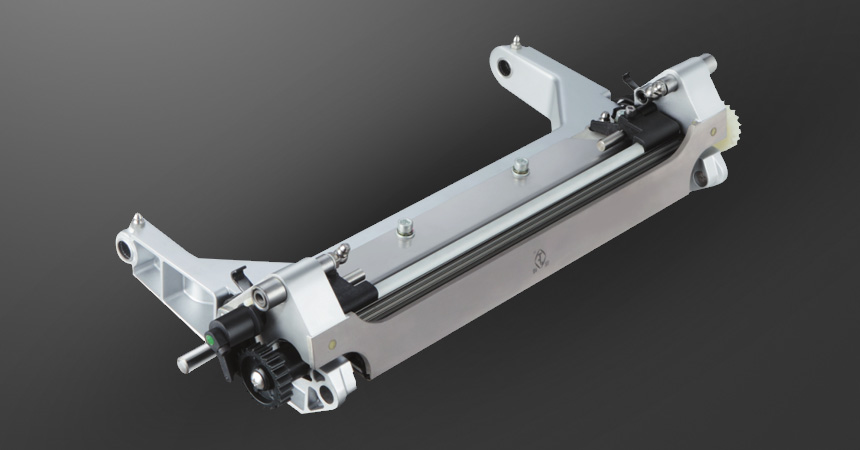

棉精梳機整體鉗板結合件
立達系列棉精梳機鉗板結合件
立達系列棉精梳鉗板組合件
嵌板型號 |
嵌板代號 |
總寬度mm |
下鉗唇前棱線至中軸線高度mm |
下鉗唇頂端至下座后軸承孔軸線高度mm |
上鉗唇頂端至下座前支承孔軸線高度mm |
鉗板有效高度 |
QJ-E7/4 | JF501-00 | 428 | 76.5 | 188 | 10.5 | 320 |
QJ-E7/5 | JF502-00 | 470 | 188.5 | 305 | ||
QJ-E60H | JF504a-00 | |||||
QJ-E62 | JF504T-00 | |||||
QJ-E62 | JF504M-00 | |||||
QJ-E65 | JF504TM65-00 | |||||
QJ-E80 | JFE80-00 |
鉗板代號帶"T"的為鈦合金鉗板
注
1、適用機型:立達(RIETER):E7/5、E7/5A、E7/6、E60H、E62、E65、E66、E67、E80;太行(TaiHang) FA299;恒鑫(HengXing); SXFA299B;昊昌(HaoChang);HC350、HC500、HC600;凱宮(KaiGong);JSFA288、JSFA388、JSFA588;宏源(HongYuan); HY68、HY69; 貝斯特(BEST);BS290;鴻基(Hongji);SXF1268、SXF1269、SXF1278;寶成(BaoCheng): BHFA296;經緯(JinWei);JWF1268、JWF1272A、JWF1275、JWF1276;馬佐里(MaZuoLi);CM500、CM600;經緯合力(JinWeiHeLi);FA261、FA266、FA269、FA1278。

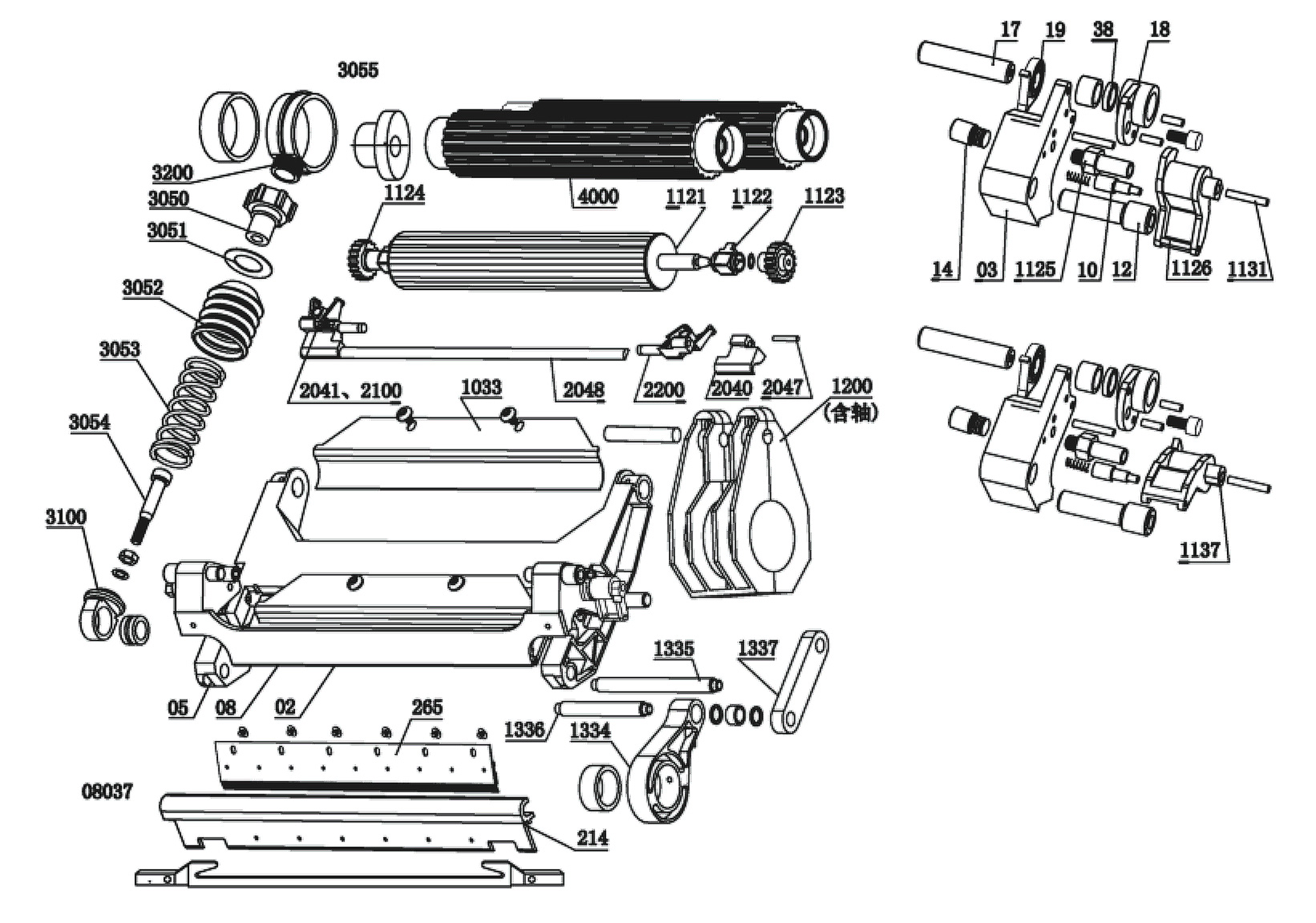

附件序號 |
附件代號 |
產品名稱 |
02 |
JF504-02 | 下鉗板 |
03 |
JF504-03/04 | 上鉗板托腳 |
05 |
JF504-05A | 下鉗板座 |
08 |
JF504-08B1 | 上鉗板 |
10 |
JF504-10A | 伸縮銷 |
12 |
JF504-12C | 上軸(含套) |
14 |
JF504-14 | 螺釘套 |
17 |
JF504-17A | 中軸 |
18 |
JF504-18 | 上拖腳軸座 |
19 |
JF504-19A | 扭轉板簧 |
38 |
JF504-38 | 密封圈 |
1121 |
JF504-1121JB | 給棉羅拉結合件 |
1122 |
JF504-1122 | 羅拉軸承 |
1123 |
JF504-1123J | 右棘輪 |
1124 |
JF504-1124J | 左棘輪 |
附件序號 |
附件代號 |
產品名稱 |
1125 |
JF508-25A | 銷座 |
1126 |
JF504-1126L/R | 左右前進棘爪 |
1137 |
JF504-1137L/R | 左右前進棘爪 |
1131 |
JF504-24 | 扭轉栓Φ6 |
1200 |
JF504-1200 | 后擺臂結合件 |
1033 |
JF504-1033C1 | 托棉板 |
1334 |
JF504-1334A | 前擺臂結合件 |
1335 |
JF504-1335 | 前擺臂銷軸 |
1336 |
JF504-1336 | 前擺臂頭尾銷軸 |
1337D |
JF504-1337D | 前擺臂連桿 |
2048 |
JF504-2048A | 清潔棒 |
2047 |
JF504-2047 | 扭轉栓Φ6 |
2040 |
JF504-2040 | 右清潔棒托架 |
2041 |
JF504-2041 | 左清潔托架 |
2100 |
JF504-2100 | 做銷軸托架結合件 |
附件序號 |
附件代號 |
產品名稱 |
2200 |
JF504-2200 | 右銷軸托架結合件 |
214 |
JF214-03A | 頂栓架 |
265 |
JF265-00 | 整體頂梳 |
3050 |
JF504-3050 | 導桿螺母 |
3051 |
JF504-3051 | 加壓彈簧墊圈 |
3052 |
JF508-3052 | 防塵罩 |
3053 |
JF508-3053 | 壓縮彈簧 |
3054 |
JF504-3054A | 導桿 |
3055 |
JF504-3055C | 偏心輪 |
3100 |
JF504-3100 | 加壓彈簧座結合件 |
3200 |
JF504-3200A | 軸套結合件 |
4000 |
JF504-400D3 | 承圈羅拉結合件 |
08037 |
JF504-08037B | 集棉棒 |
